200 litran 1000 litran visuaalisten täysautomaattisten täyttökoneiden valmistajana Somtrue asettaa laadun aina etusijalle ja optimoi jatkuvasti tuotantoprosessia ja laadunhallintajärjestelmää. Valvomme tiukasti jokaista linkkiä varmistaaksemme, että jokainen 200L 1000L visuaalinen täysin automaattinen täyttökone voi täyttää korkeimmatkin vaatimukset. Ymmärrämme asiakkaidemme suorituskyky- ja luotettavuusvaatimukset, minkä vuoksi emme vain investoi merkittäviä resursseja T&K-toimintaan ja innovaatioihin, vaan teemme myös tiivistä yhteistyötä kumppaneidemme kanssa varmistaaksemme, että tuotteemme vastaavat asiakkaidemme monipuolisia tarpeita.

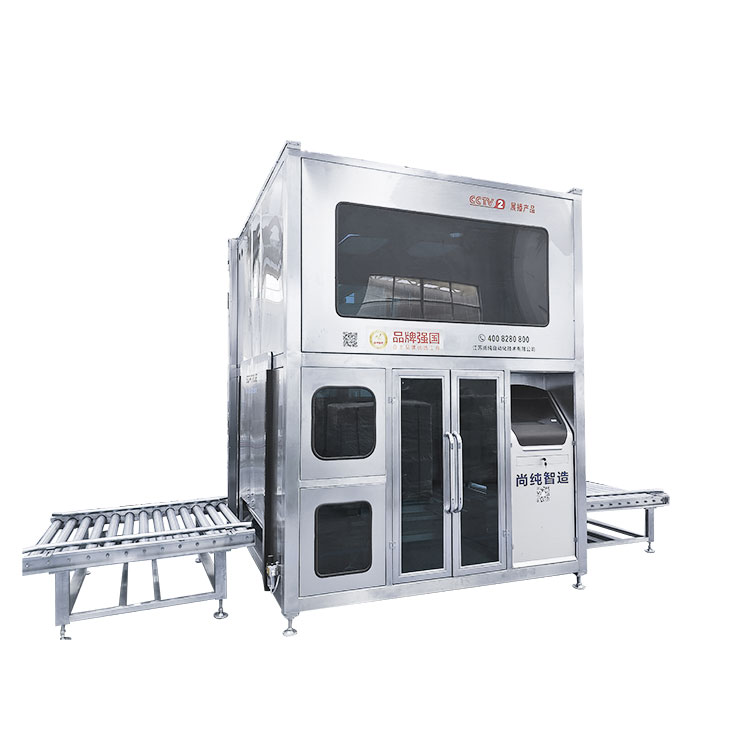

(Laitteen ulkonäkö vaihtelee räätälöidyn toiminnon tai teknisen päivityksen mukaan, riippuen fyysisestä esineestä.)
Somtrue on ammattimainen valmistaja, joka on sitoutunut tarjoamaan maailmanlaajuisille asiakkaille parempia tuotteita ja palveluita. 200L 1000L visuaalinen täysautomaattinen täyttökoneemme ei ole vain otettu hyvin vastaan kotimarkkinoilla, vaan se on myös saanut laajan tunnustuksen kansainvälisillä markkinoilla. Sirpautumattomien ponnistelujen ja jatkuvan innovaation avulla Somtrue jatkaa teknisen tasonsa ja tuotantokapasiteetin parantamista vastatakseen globaalien asiakkaiden kasvaviin tarpeisiin. Uskomme, että molempien osapuolten ponnisteluilla ja yhteistyöllä luomme paremman tulevaisuuden! Olipa kyseessä olemassa oleva asiakas tai uusi kumppani, odotamme innolla, että voimme kasvaa yhdessä kanssasi ja saavuttaa suurempaa menestystä ja saavutusta. Vastataan haasteeseen yhdessä, luodaan lisäarvoa asiakkaille ja jaetaan alan kehitystä ja edistystä!
Älykäs pakkausjärjestelmä, joka on erityisesti suunniteltu 200 litran tynnyreille räjähdyssuojatussa ympäristössä 200 litran tynnyripakkauksille (mukaan lukien alusta). Visuaalisen hakusuun avulla se voi toteuttaa 200 litran tynnyrin automaattisen avaamisen, automaattisen sukelluksen, automaattisen nopean täytön, automaattisen vuodon, automaattisen tiivistyslangan kannen ja muut kokonaiset prosessit.
Täyttöpääosassa on ympäristönsuojelukehys, josta voi katsella ikkunaa, ja se siirtää oven automaattisesti sisään ja ulos ämpäristä, mikä voi muodostaa suljetun tilan täytettäessä. Tämän koneen sähköinen ohjausosa koostuu ohjelmoitavasta PLC-ohjaimesta, punnitusmoduulista, visuaalisesta järjestelmästä jne., joilla on vahva ohjauskyky ja korkea automaatioaste. Koska tynnyrin täyttö ei ole mahdollista, tynnyrin suuaukon täyttäminen ei ole sallittua materiaalien tuhlauksen ja saastumisen välttämiseksi, jotta koneen sähkömekaaninen integrointi on toiminut täydellisesti.
Punnituksen toimintaperiaatetta käytetään täyttömäärän hallinnan toteuttamiseen. Täyttöventtiilin avautumisaikaa ohjaa ohjelmoitava ohjain PLC ja materiaali virtaa (tai kuljetetaan pumpun syötteen kautta) säiliöön. Tämän koneen täyttöosasto toteuttaa nopean täytön ja hitaan täytön kaksinkertaisen paksun ja ohuen putkilinjan kautta, ja hidas täyttövirtaus on säädettävissä. Täyttövaiheessa kaksoisputki avataan samanaikaisesti. Täyttöjakson jälkeen sukellussylinteri nousee tynnyrin suuaukon asentoon, raakaöljyputki suljetaan ja ohut putkisto jatkaa hitaasti täyttymistä asetettuun kokonaistäyttömäärään asti. Automaattinen linkouspeite suoritetaan täytön lopussa.
Laitteessa on punnitus- ja palautejärjestelmä, jolla voidaan säätää ja säätää nopeaa ja hidasta täyttömäärää.

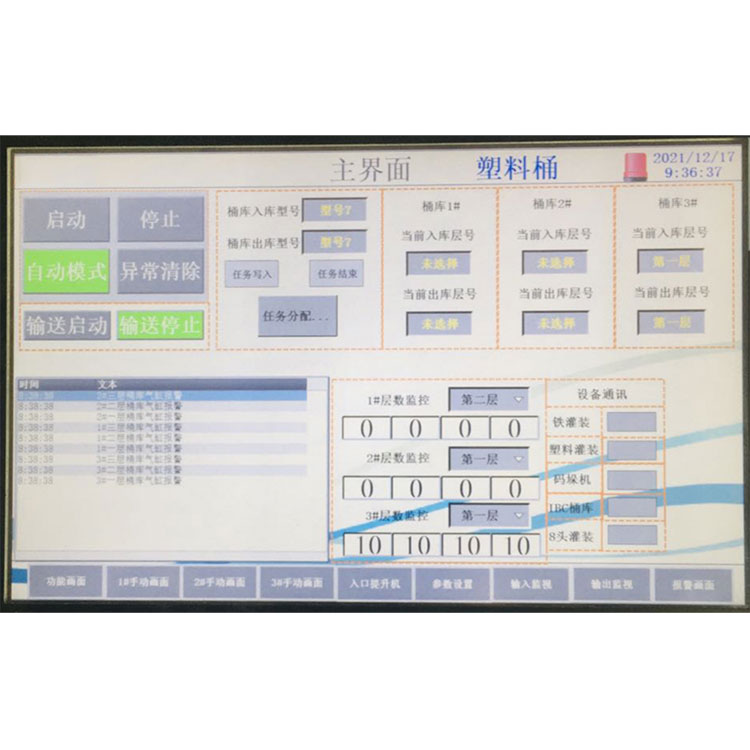

Kosketusnäyttö voi näyttää samanaikaisesti kellonajan, laitteiden käyntitilan, täyttöpainon, kumulatiivisen tehon ja muita toimintoja.
Laitteessa on hälytysmekanismin, vikanäytön ja nopean käsittelyjärjestelmän toiminnot.
Täyttölinjalla on lukitussuojatoiminto, täyttö pysähtyy automaattisesti ja täyttö automaattisesti, kun täyttö on paikallaan.
Tämä kone on varustettu koko kannella, kauhan yksi puoli on auki, ylläpitää luonnollista ilmanvaihtoa; loput on suljettu rakenne, jossa on ikkunat ja varustettu pienellä ilmanvaihdolla manuaalista ohjausta varten.
Tämä kone on täysin suljettu kansi, jossa on paineistusliitäntä, ja se voi mikrolataa laitteita, vähentää ulkoista kaasua laitteeseen.
Räjähdyssuojattu tyyppi: | Exd ii BT4 |
Ääriviivan mitat (pituus, leveys ja korkeus) mm: | 2400*2800*3000 |
Sopiva piipputyyppi: | 200L rautatynnyri (4 tynnyriä / tarjotin) |
Punnitusalue: | 0-1500 kg |
Täyttötarkkuus: | ± 200g (200L tynnyrimetri) |
Mittakaava: | 200g |
Virtalähteen teho: | AC380V / 50Hz; 10 kW |
Kaasun lähde: | 0,6 MPa; 1,5 m³ / h liitäntä: φ 12 letku |

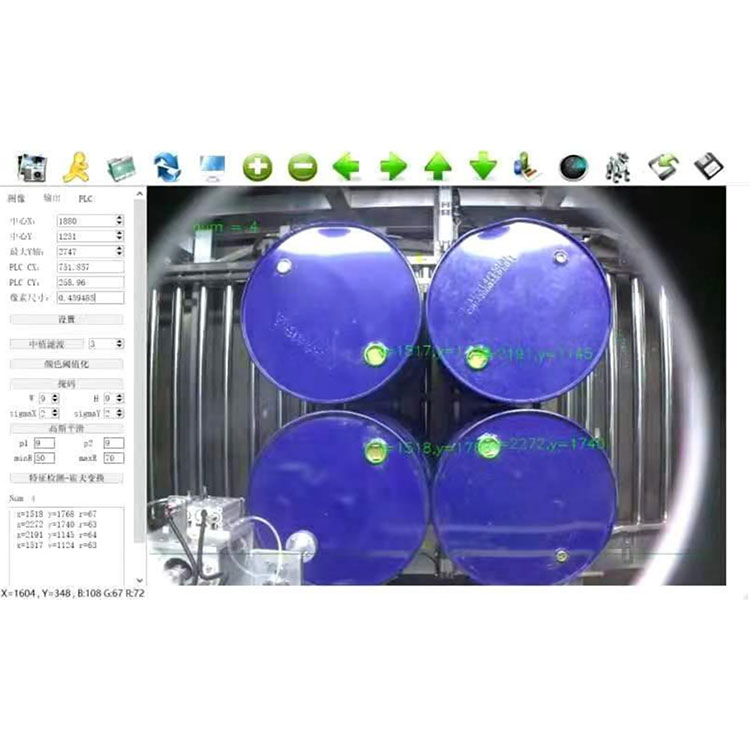

Visio: teollisen älykkään kameran käyttö, joka on ladattu visuaalisen räjähdyseristyskoneen laatikkoon toimimaan. Älykkäästä kamerasta ja PLC:n ohjauskoordinaattien liikkumisjärjestelmä osoittaa täyttöpistoolin piippuporttiin.3 D-koordinaattien liikkumisjärjestelmä: ohjauskiskojärjestelmä ja räjähdyssuojattu hidastusmoottori.
Päätoiminto:
Automaattinen haku: visuaalinen paikannus, koordinaattien liikkuvan järjestelmän haku, täyttöpistoolin pisan täyttö.
Nopea ja hidas kaksinkertainen automaattinen määrällinen täyttö: täyttötarkkuuden ja tuotantokapasiteetin varmistamiseksi;
Täyttömuoto: täyttö nestepinnan päällä tai alapuolella;
Pneumaattinen pohjaventtiili on aina täysin auki, lisää hitaasti etupään virtausraja - hidasta täyttöpistoolin ulostulon virtausnopeutta;
Nestekupin suunnittelu - minimoi jäännösnesteen vuotaminen perfuusion jälkeen;
Automaattinen ja manuaalinen määrällinen täyttö – helppo käyttö ja huolto;
Automaattinen kuorintatoiminto - voittaa täyttösäiliön epäjohdonmukaisten painokertoimien vaikutuksen tarkkuuteen;
Arvopisteen säädettävä-kvantitatiivinen täyttö mukautettu useisiin painoalueisiin;
Automaattinen diagnoosi, vikahälytys - parantaa järjestelmän toiminnan luotettavuutta;
Turvalukituskauha paikallaan, ruiskupistooli alas; täytä aseen yläpiippu paluu;
Itselukittuva ohjaus - testaa suutin ennen täyttämistä;
Tuotteen asetusten varastointi - voi tallentaa jopa useita eri tuotteiden painon asetettuja arvoja ja niihin liittyviä perfuusioparametreja;
Toleranssin tunnistus - täyttövirheen automaattinen tunnistus;
Kosketusnäyttö-kiinalainen käyttöliittymä, intuitiivinen, kätevä asetus.
Hälytyshälytys - Tarkka vikakohtaan asti.
Koko linja koostuu useista PLC-järjestelmistä, joita voidaan ohjata itsenäisesti ja lukita toisiinsa. Siinä on järjestelmän itsetarkastuksen, vikanäytön hälytyksen, tarkkuuden, nopeuden, tehon jne. toiminnot. Jokaisella järjestelmällä on oma ihminen-kone-liitäntä ja kaikkia parametreja voidaan ohjata ihminen-kone-rajapinnassa. Tarjoa yksityiskohtainen putkilinjan ohjausprosessin vuokaavio ja logiikkakaavio.
Voi tallentaa täyttömateriaalin tyypin, erän, päivämäärän, tynnyrin painon, säilytysajan ja muut tallennustoiminnot

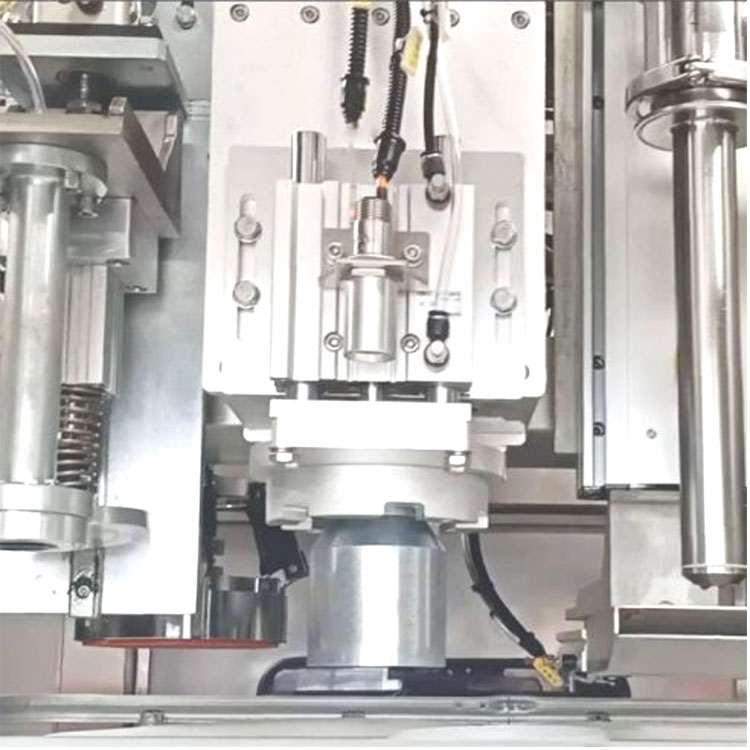

Täyttöpistoolin pää: ulkoisen lukituksen muodossa, sukeltaa automaattisesti piipun suuhun (piippujen pohjaan) täytön aikana ja nousee automaattisesti täytön jälkeen. Täyttöpistoolin pää on ontto, ja materiaali voidaan puhdistaa pistoolin pään sulkemisen jälkeen materiaalin roiskumisen estämiseksi.
Täyttöpistoolin pään alaosa on varustettu sylinteriin ulottuvalla nestelevyllä. Täytön jälkeen täyttöpää nousee ja tyhjennyslevy ulottuu, jotta materiaali ei saastuta pakkaus- ja kuljetuslinjan runkoa. Nesteen liitäntälevy on suunniteltu irroitettaviksi vapaalla kädellä, joka voidaan purkaa ilman työkaluja ja on kätevä puhdistaa.
Avaa kansi, spin kansiosa: käyttämällä yhtiön patentoitua tekniikkaa, voi pakata pyörivän kansipään ja piipun pinnan pystysuoraan, ja se voi olla sileä, helppo avata kansi ja pyörittää kansi, älä vahingoita kantta, älä vahingoita kantta , tiiviin kannen tiivistysaste on korkea.
Materiaalin täyttöparametrien asetus ja käyttö kosketusnäytön avulla, yksinkertainen ja intuitiivinen, ja lämpötilanäytöllä, vikadiagnoosilla ja hälytyksellä, pikatoiminto. Siinä on muistin tallennusohjelmatoiminto, se voi tallentaa useita parametrijoukkoja ja tarkastella historiallisia tietoja. Voi automaattisesti laskea mittauspoikkeaman, ja se voidaan nimetä eri ohjelmille, muuttaa eri spesifikaatioita tai muuttaa tuotantokapasiteettia, tarvitsee vain säätää erilaisia parametreja, voi parantaa työn tehokkuutta. Punnitusjärjestelmä ottaa käyttöön kuuluisan amerikkalaisen tuotemerkin anturin täyttötarkkuuden varmistamiseksi. Lisäksi järjestelmässä on öljysuojatoiminto, ja anturi on kätevä asentaa, irrottaa ja korjata.
Vaakapöydällä on suojatoiminto, kun aseen piipun pää palasi automaattisesti aseen päähän. Ja suojattu maksimaalisella täyttöajalla.
turvalukitus
Turvalukitus syöttöpaikalla:
Asenna painikkeet numero 1 ja 2 syöttöön. Kun lokero on asetettu ja kuljetettu päälle, paina painiketta # 1, jolloin kokoonpanolinjalla on nro 1 merkki ja se toimittaa alustan nro 1 täyttölaitteeseen.
Kun lokero on asetettu ja kuljetettu alustalle, paina painiketta No.2. Sitten kokoonpanolinjalla on nro 2 merkki ja se toimittaa alustan nro 2 täyttölaitteistoon.
Kun ei. 1 täyttö tyhjennetään, kokoonpanolinjalla on valmistumismerkki nro 1, eikä se mene nro 2 täyttölaitteistoon seuraavalle asemalle.
Täyttöturvalukitus:
satety exit:
Kun turvaovi avautuu, keskeytä käynnissä oleva toiminto;
Kun turvaovi on suljettu, epänormaali kulunvalvonta poistetaan ja täyttö jatkaa normaalia toimintaansa.
Sukelluslukko:
Täyttökauhan suuaukon ulkopuolelle syntyy epänormaali alipainehälytys ja täyttöpää nousee alkuperäiseen asentoonsa ja ratkaistaan manuaalisella toimenpiteellä.
Ylipainoinen täyte:
Täyttötesti täyttö ylityötä, koko koneen täyttö pysähtyy, hälytys, manuaalinen puuttuminen ratkaistavaksi.
Täyttötukoshälytys
Kamera hälyttää epänormaalisti
Epänormaali saapuvan ja lähtevän materiaalin hälytys
