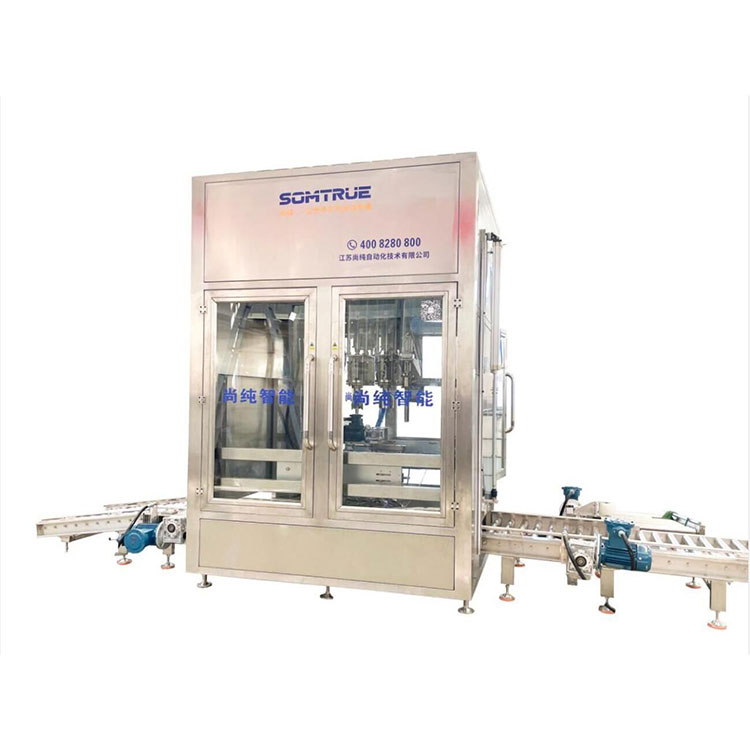

200L täysautomaattinen täyttökone

(Laitteen ulkonäkö vaihtelee räätälöidyn toiminnon tai teknisen päivityksen mukaan, riippuen fyysisestä esineestä.)

Kuten atoimittaja Somtrue palvelee asiakkaita rehellisyyden, luotettavuuden ja erinomaisuuden käsitteellä. Olemme luoneet pitkäaikaiset ja vakaat yhteistyösuhteet asiakkaidemme kanssa jatkuvan tuotantoprosessien optimoinnin ja tiukan laatujärjestelmämme ansiosta. Pyrimme edelleen parantamaan tuotteiden laatua ja teknistä tasoa, vastaamaan edelleen asiakkaiden kasvaviin tarpeisiin, tarjoamaan asiakkaille enemmän korkealaatuisia 200 litran täysin automaattisia täyttökoneita ja täydellistä myynnin jälkeistä tukea. Odotamme innolla yhteistyötä kanssasi paremman tulevaisuuden luomiseksi yhdessä.

200L täysin automaattinen täyttökoneen yleiskatsaus:

Kohokohta: kaksoisasema, automaattinen kohdistus auki kansi - automaattinen täyttö - automaattinen kiristyslangan kansi, vuodon havaitseminen.

Jokainen koneen asema on varustettu kahdella pistoolin päillä, eri materiaalit vastaavat eri täyttöpistooleja, jolloin pistoolin pää voidaan kytkeä automaattisesti täyttöön.

Älykäs pakkausjärjestelmä, joka on erityisesti suunniteltu 50-300 kg nestetynnyripakkauksiin, on varustettu ikkunoilla, automaattisella nosto- ja siirrettävällä ovella sulkemisen helpottamiseksi; koko linja menee automaattisesti tynnyriin avautuen ja sulkeutuen, tunnistaa automaattisesti kauhan aukon, tähdätään automaattisesti tynnyrin aukkoon, automaattinen avautuminen, automaattinen täyttö, automaattinen ruuvikierteen kansi ja vuodon mittaus sekä automaattinen ulostulo tynnyristä. Tämän koneen sähköinen ohjausosa koostuu ohjelmoitavasta PLC-ohjaimesta, taajuusmuunnosohjaimesta jne., vahvasta ohjauskyvystä, korkeasta automaatioasteesta, käyttämällä erikoislaitteita, ei tynnyrin täyttöä, piippun suusta riippumatta, jätteen välttämiseksi ja materiaalien saastuminen niin, että koneen sähkömekaaninen integrointi on ollut täydellinen suorituskyky.

Täytön aikana koko ja virtausnopeus täytetään kahdesti purkunopeuden ja -tarkkuuden varmistamiseksi. Täytön aikana täyttöpää työnnetään tynnyrin suuhun nestetasolla täyttämistä varten. Täyttötulpan ainutlaatuinen kiinnitysmenetelmä varmistaa, että tunnistuskytkin on asennettu sylinteriin, joka ohjaa täyttöpään avaamista, eikä pistoolin päätä nosteta piipun ulkopuolelle ennen kuin täyttöpää on kokonaan suljettu materiaalin roiskumisen välttämiseksi. piipun ulkopuolella. Täyttöpää on lisätty syöttölevyn kanssa. Täytön jälkeen syöttölevy työntyy ulos estääkseen tippuvan nesteen saastuttamasta pakkausta ja jakelulinjan runkoa. Automaattisen kannen ja täyttöasemien välissä on suojaovet, jotta vältetään alueet, joissa materiaalia voi roiskua. Tynnyrin päässä on keräilyhuppu. Ja koko täyttöprosessi suoritetaan suljetussa tilassa, ja tuloksena oleva VOC-kaasu otetaan talteen.

Punnitusjärjestelmä käyttää Tore-punnitusanturia varmistamaan täyttötarkkuuden ja lisäämään samalla rakenteellista ja toiminnallista vakautta. Lisäksi järjestelmässä on korroosio- ja ylikuormitussuojalaitteet. Anturi on IP68 suojattu ja helppo asentaa, irrottaa ja korjata. Punnitusjärjestelmä ohjaa tarkkuutta erittäin tarkan punnituslaitteen avulla, ja pienen virtauksen tarkkuutta voidaan hienosäätää.

Täyttöpää on suojattu ylikuormitukselta. Tynnyrin suun poikkeaman kosketussuojalla täyttöä voidaan jatkaa ilman, että se vaikuttaa mittaukseen. Kun mittauksen vaikutusarvo ylittää asetetun arvon, tulee hälytyssuojaus ja voidaan valita jatkuva täyttö tai manuaalinen väliintulo.

Asemien välillä on automaattinen nostoovi ja VOC-poistoliitäntä estämään ristikontaminaation käytön aikana.

Leikkuupään tiivisteet on valmistettu polytetrafluorietyleenistä, ja kaikki täyttöventtiilin puhdistusosat on yhdistetty pikalatausalustalla, joka on kätevä avata ja puhdistaa, ja kaikki puhdistustyöt ovat erittäin yksinkertaisia.

Tärkeimmät tekniset parametrit:

Paikallinen tekninen kuvaus:

●Automaattinen ohjausjärjestelmä

Koko putkisto voi koostua useista PLC-järjestelmistä, ja jokaista järjestelmää voidaan ohjata itsenäisesti ja lukita toisiinsa. Siinä on järjestelmän itsetarkastuksen, vikahälytyksen ja liiketilan, tarkkuuden, nopeuden, säädön, kertyneen työvuorotuotannon jne. toiminnot. Jokaisella järjestelmällä on oma ihmisen ja koneen välinen rajapinta, ja kaikkia parametreja voidaan ohjata miehellä. koneen käyttöliittymä. Anna yksityiskohtainen putkilinjan ohjausprosessin vuokaavio ja logiikkakaavio. Ja järjestelmä voi tallentaa erilaisia ​​teknisiä tietoja, yhden painikkeen kytkimen, ilman hankalia asetuksia.

● Täyttöjärjestelmä ja avoin linkousjärjestelmä

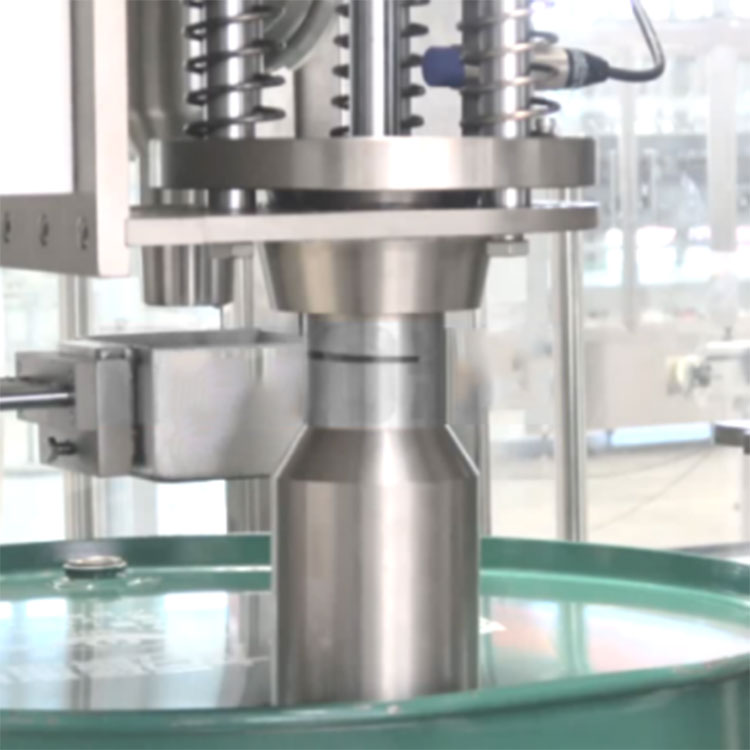

Täyttöpää: täytä tynnyrin suu automaattisesti täytön aikana ja nousee automaattisesti täytön jälkeen materiaalin roiskumisen estämiseksi. Täyttöosa on varustettu kaasukuvulla haihtuvan kaasun keräämiseksi ja täyttösuuttimen alaosassa materiaalivuotojen estämiseksi.

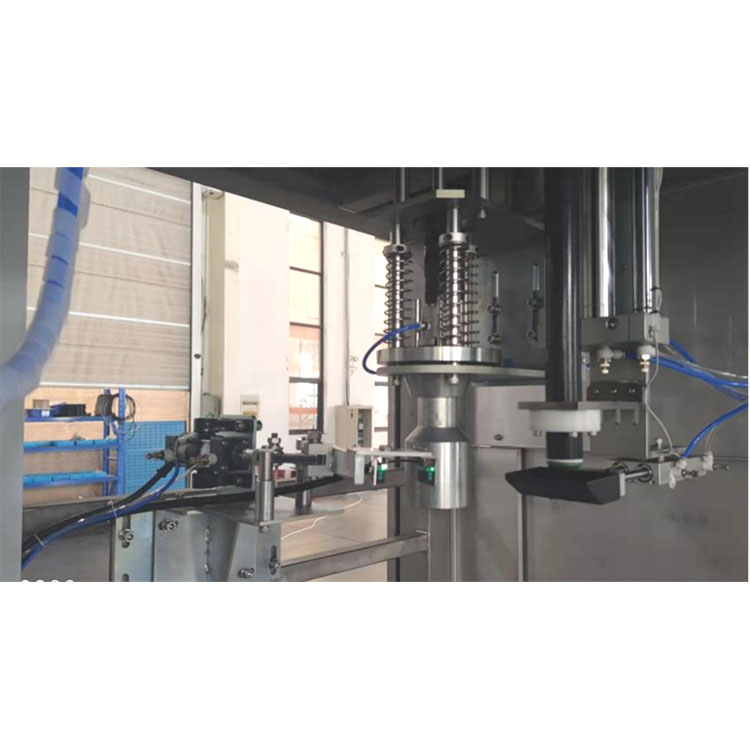

Avaa kansi, spin kansiosa: käyttämällä yhtiön patentoitua tekniikkaa, voi olla sileä, helppo avata kansi ja spin kansi, älä vahingoita kantta, älä vahingoita kantta, tiukka kannen tiivistysaste on korkea.

Vuotomittaus: mittaa korkin vuoto kierrekorkin jälkeen määrittääksesi, onko korkki kiristetty. Epäpätevä hälytys.

● punnitusjärjestelmä

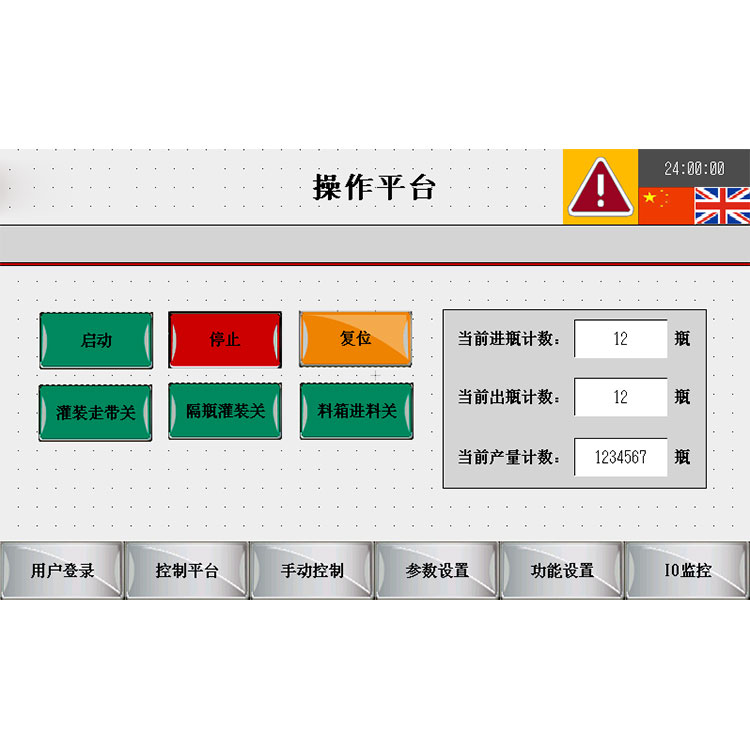

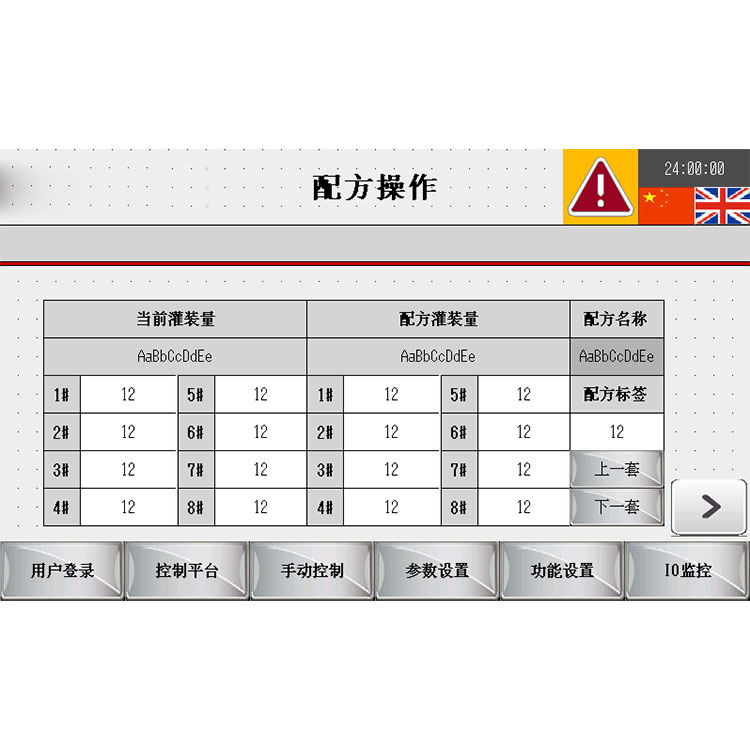

Materiaalin täyttöparametrien asetus ja käyttö kosketusnäytön avulla, yksinkertainen ja intuitiivinen, ja lämpötilanäytöllä, vikadiagnoosilla ja hälytyksellä, pikatoiminto. Kosketusnäytössä on sisäinen akku, muistin tallennusohjelma, useita parametrijoukkoja ja mahdollisuus tarkastella historiallisia tietoja. Voi automaattisesti laskea mittauspoikkeaman, ja se voidaan nimetä eri ohjelmille, muuttaa eri spesifikaatioita tai muuttaa tuotantokapasiteettia, tarvitsee vain säätää erilaisia ​​parametreja, voi parantaa työn tehokkuutta. Punnitusjärjestelmä ottaa käyttöön kuuluisan amerikkalaisen tuotemerkin anturin täyttötarkkuuden varmistamiseksi. Lisäksi järjestelmässä on öljyn ehkäisy- ja suojatoiminto, ja anturi on kätevä asentaa, irrottaa ja korjata.

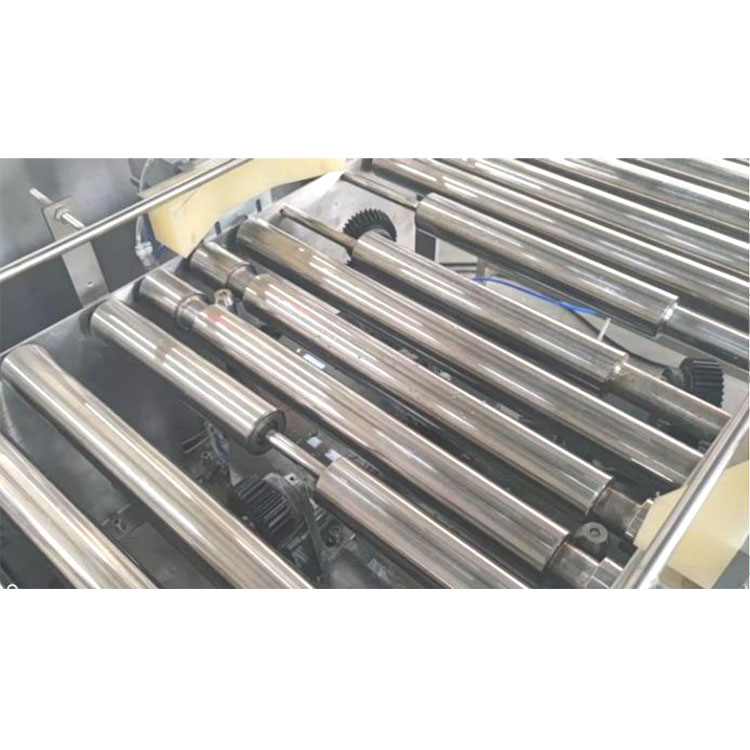

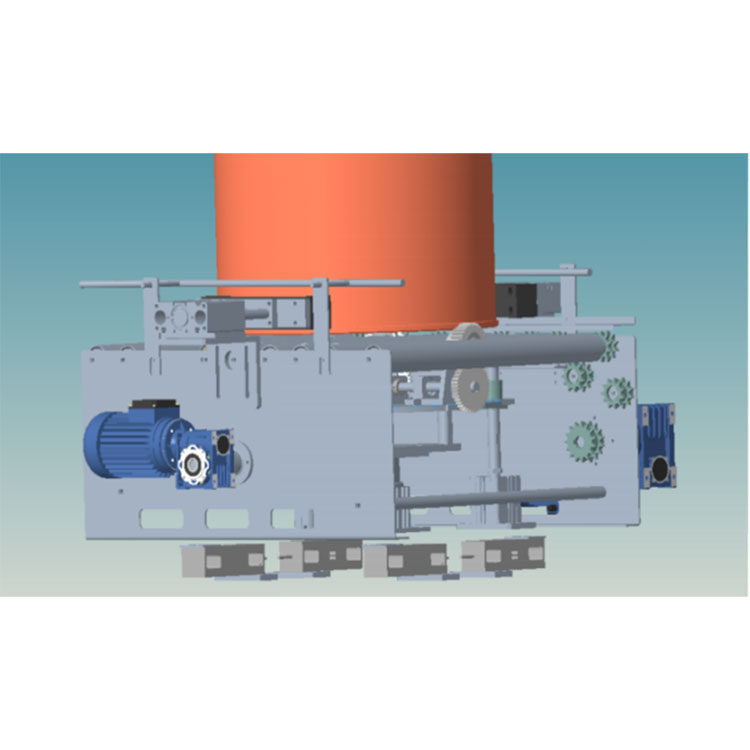

● Pyörivän tynnyrin paikannusjärjestelmä

Kun ämpäri menee täyttöasentoon, piippuosassa on pyörivä asentolaite. Säädä täyttöasentoa etukäteen kahvan kautta. Kun tynnyri on paikallaan, tynnyrin suun pohjassa on pyörivä laite tarkan täytön saavuttamiseksi.
